MINIVIJZELS

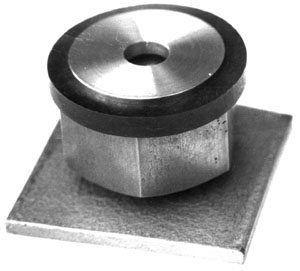

De minivijzel is schroefvijzel met een schroefdraad van zeer kleine spoed en met een kleine inbouwhoogte. Deze minivijzel wordt gebruikt voor het geven van een voorspanning aan palen en balken onder bestaande constructies, het opvijzelen van kleine constructies en het waterpas stellen van machines. De minivijzel blijft over het algemeen in de constructie achter. Minivijzels zijn beschikbaar met hefvermogens tot 90 kN. Voor grotere hefvermogens kunnen twee of meer vijzels naast elkaar geplaatst worden. De voorspanning kan ingesteld worden met behulp van een momentsleutel.

TOEPASSING MINIVIJZELS:

TECHNISCHE INFORMATIE MINIVIJZELS:

type hef-
verm.

min.
hoogte
A
max.
hoogte
B
max.
hef-
hoogte
afmet.
voet
C
sleutel-
wijdte
massa kracht/
moment
  kN mm mm mm mm mm kg kN/Nm
4035 40 35 47 12 80x80 55 0,86 0,28
4040 40 40 57 17 80x80 55 0,95 0,28
4045 40 45 67 22 80x80 55 1,05 0,28
9060 90 65 90 25 110x110 75 2,60 0,24
(de aangegeven waarden voor kracht/moment zijn richtwaarden die afhankelijk van de toestand van de vijzel kunnen afwijken)


Wijzigingen voorbehouden
